F-C回路關合變壓器時的瞬變過程【西安熔斷器】

2021-07-16 16:07:59

次

F-C回路關合變壓器時的瞬變過程。西安熔斷器F-C回路的關合需要考慮由變壓器供電的電動機的成組起動，由于變壓器所帶負荷較多，且變壓器回路關合時并不要求每臺電動機均起動，因此需要自起動的電動機容量是不確定的數值，根據發電廠的負荷特點，建議按變壓器容量的60%左右計算其啟動電流倍數與高壓電動機相同。

另外，除變壓器關合時，在變壓器正常運行時也可能發生低壓側電動機的成組起動，但這種工況一般發生在變壓器低壓側的某一母線段上，電動機起動數量小于關合時的成組起動數量，西安熔斷器對熔斷器額定電流選擇的影響也小于關合時低壓電動機成組的影響，因此在選擇熔斷器時可以不予考慮。

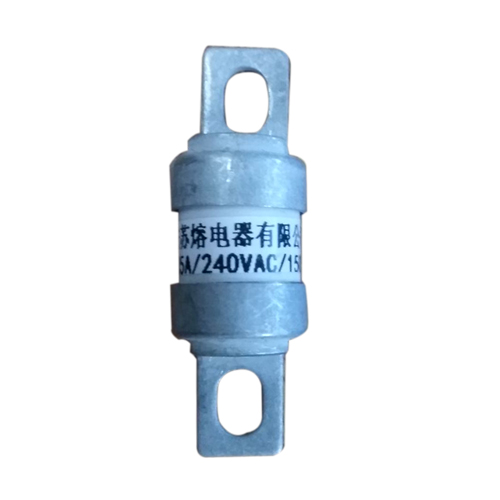

西安熔斷器

除低壓電動機的起動外，選擇變壓器回路的高壓熔斷器時還需要考慮的是避開變壓器勵磁涌流。

在穩態運行時，變壓器的勵磁電流占額定電流的比例很低，但當變壓器空載投入電網時，由于變壓器鐵心磁通飽和特性以及鐵心材料的非線性特征，會產生很大的勵磁電流，即勵磁涌流。

變壓器勵磁涌流的大小及持續時間是受多種因素影響的參數，GB/T15166《高壓交流熔斷器》的第6部分中推薦采用10~12倍額定電流持續0.1s。DL/T5222《導體和電器選擇設計技術規定》對勵磁涌流通過熔斷器產生的熱效應規定為可按10~20倍變壓器額定電流持續0.1s計算，當西安熔斷器需要時可按20~25倍變壓器額定電流持續0.01s計算。
