熔斷器廠家研究電弧存在

2021-04-16 15:23:54

次

只要有電弧存在，電路中的電流就無法完全切斷，只有電弧完全熄滅之后電路中的電流才為零。熔斷器廠家高壓限流熔斷器依靠填充在熔體周圍的石英砂對電弧的吸熱和游離氣體向石英砂間隙擴散的作用進行熄弧。

燃弧時，高溫的電弧和熔體的金屬蒸氣很快地擴散到介質的縫隙中，使介質的溫度不斷升高，熔化的金屬溫度不斷下降，直至全部凝固為止，最終形成一個與熔體形狀相似的小管狀殘軀。

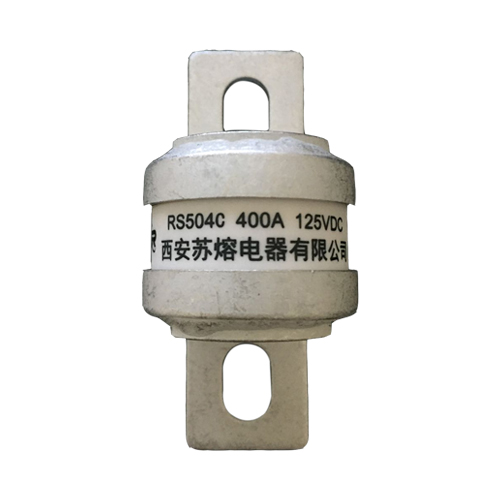

熔斷器廠家

由于石英砂對熔體電弧的強烈熄弧和冷卻作用，電弧的活動能力直到被石英砂冷卻到相當程度后，即行熄弧，這時電流很快地下降到零，在電流過零時，電流被開斷。

時間一電流特性中的時間一般都是指弧前時間。熔斷器廠家在熔斷器的開斷過程中，當短路電流較小時，弧前時間較長，燃弧時間相對來說很小，在這種情況下，沒有太大必要來區分弧前時間或動作時間。

當弧前時間接近于0.01s或更小時，即弧前時間小于等于半個周波時(頻率50Hz)，燃弧時間則可能大于等于弧前時間，此時就有必要區分弧前時間和動作時間了，對此，IEC標準提出了有效時間的概念，有效時間是根據電流的焦耳積分來定義的當時間區段(t。-t1)取弧前時間時，即稱為弧前焦耳積分。

當時間區段(to-t1)取動作時間時，即稱為動作焦耳積分。熔斷器廠家焦耳積分值標志著熔斷器在熔斷過程中通過并傳遞給被保護回路的能量。
