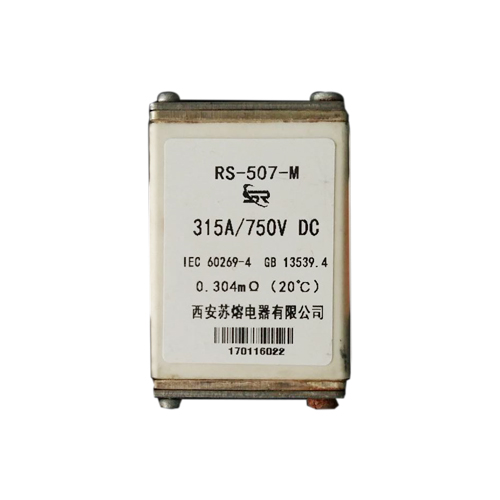

由于直流熔斷器限流作用的保護,F(xiàn)C回路中電流互感器的短路耐受能力可以以真空接觸器為基準進行選擇和校驗,電流互感器也相應的可以按與回路額定電流相匹配的小變比選擇,使用輕型設備,從而降低造價。
通過被高壓熔斷器保護的導體和設備的選擇校驗可見,F(xiàn)C回路中由限流熔斷器保護的這些導體和設備的短路耐受能力對熔斷器的性能有一定要求。為了達到保護效果,直流熔斷器的時間一電流特性及截止電流特性(開斷能量及通過電流的峰值)要比被保護設備的容許值低。
由于發生在熔斷器與母線之間的故障熔斷器無法保護,因此對連接布置在熔斷器電源側的導體和設備,例如開關柜內位于母線側的引線和小車插頭、開關柜內的廠用電系統貫穿母線等,其動、熱動穩定電流應按高壓廠用電系統實際短路電流水平校驗。
F-C回路中熔斷器較大規格的選擇受真空接觸器動、熱穩定耐受能力的限制,400A直流熔斷器的時間電流特性曲線和接觸器熱穩定點(4kA,4s)已非常近,若熔斷器的額定電流繼續増大,接觸器的熱穩定將不能滿足要求;同理,熔斷器的較大規格選擇時也許考慮真空接觸器的動穩定耐受能力和熔斷器截止電流特性的配合。
根據熔斷器的選擇方法,當直流熔斷器的規格被限制時,由F-C回路供電的較大負荷容量也會受到限制,因此有必要給出由F-C回路供電負荷的容量上限,以對工程設計尤其是工程前期設計方案的確定有所幫助。
